土中に杭パイプを打ち込むことが不可能な場所での設置方法です。
Step.01
H形鋼を敷くためのスペーサー（端太角）を置きます
Step.02
H形鋼を平行に2本敷きます。
拡大図
Step.03
支柱パイプを立ち上げます。
拡大図
Step.04
横に流す布パイプを取り付けます
拡大図
Step.05
2本のH形鋼につなぎパイプを取り付けます
拡大図

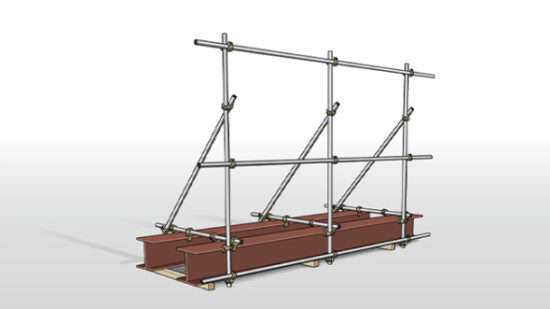

Step.06

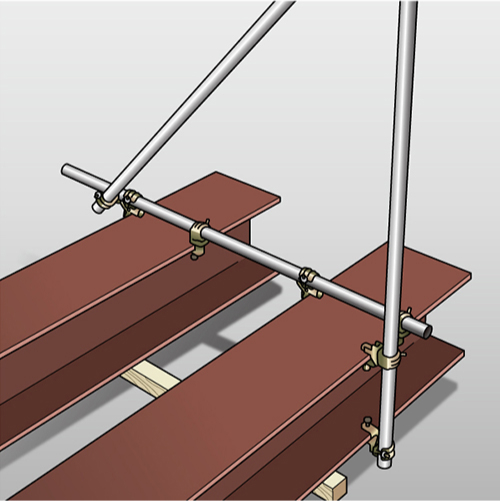

斜めに控えパイプを取り付けます
拡大図
Step.07
フックボルトを取り付けた安全鋼板を布パイプに取り付けます
-
フックボルト取り付け向き
上段・中段のフックボルトを布パイプに引っ掛けるように取り付けます。 下段は逆向きにフックボルトを取り付け、布パイプを落とし込むように設置します。
下段ではなく中段のフックボルトを逆向きに施工する場合もございます。
-
安全鋼板の重ね合わせ
安全鋼板の重ね合わせは、図版の中の赤枠で表示されている部分に隣に設置する安全鋼板のアール部を重ねる用に取り付けします。
-
VICパネルのC型金具による取り付け方法
VICパネルの高さが2mであれば4個のC型金具を、
VICパネルの高さが3mであれば6個のC型金具を必ず使用して固定します。
